吹气装置

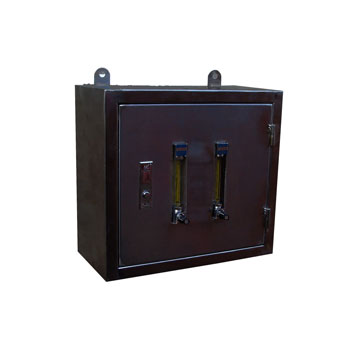

吹气装置 [ 1601 ]

产品/服务描述:

1) 开口容器液位的测量方法:QCL-1气动吹气法液位测量装置 ,将管的开口端插入液


体内,测量管内的静压力,可以直接判断出液位的高低,用一只指示仪表或记录仪表便可


读出液位的高低或液位的变化,由于吹气装置能够保持一股流速不变的气体,对管起到清


洁作用,也能避免液体进入仪器内部面引起仪表的损坏。

2)压力容器的液位测量方法:QCL-2气动吹气法液位测量装置: 本测量装置能保持一定


的流量,即使气源压力有波动,在压力容器内,也能得到可靠的气泡产生,但在此情况下


需用一只零位式差压变送器,用来测量和放大容器里的静压力与插入管压力之差,可以直


接判断出液泣的高低。传送距离对精确度无影响。

选型参数


基本型号























测量
吹气
输出
压力
范围


输出
压力
显示






输出
压力
调节
功能




















QCL
































吹气装置(测量装置)





1





























一回路连续吹气测量


2





























二回路连续吹气测量


N





























用户选择回路数





C


























碳钢喷涂





P


























不锈钢





PF


























不锈钢户外防水箱





S























墙挂式(可不标注)





P























盘装式





T























2英寸管装





X























其它安装方式





A




















1/4”NPT锥管内螺纹





B




















G1/4”管接内螺纹





C




















M12×1内螺纹





X




















其他连接方式





1

















0100KPa





3

















0300KPa





5

















0500KPa





7

















0700KPa





0


















Z














指针式





S














数字光柱式





K














数字光柱式压力控制调节显示





K











开口容器





Y











压力容器





T











其它





0












E








上下限





T








PID调节





0









P





气压开关信号





D





开关量电压信号





T





420mADC(二线制)





0






R2


RS232





R5


RS485





HT


HART协议


































































选型举例:QCL-1P-S-A-1-0-K-0

说明:1路测量吹气装置,墙挂式安装,不锈钢箱体,气管接头1/4NPT,输出连续测量压


力小于100KPa,用于开口容器测量。

选型举例:QCL-1P-S-A-1-Z-K-0-0-0

说明:1路测量吹气装置,墙挂式安装,不锈钢箱体,气管接头1/4NPT,输出连续测量压



力小于100KPa,输出带指针式力表,用于开口容器测量。

选型举例:QCL-1P-S-A-1-Z-K-K-P-0


说明:1路测量吹气装置,墙挂式安装,不锈钢箱体,气管接头1/4NPT,输出连续测量压


力小于100KPa,输出带指针式力表,用于开口容器测量,带上下限调节功能,输出气压开


关信号。

选型举例:QCL-1P-S-A-1-K-K-K-D-R5

说明:1路测量吹气装置,墙挂式安装,不锈钢箱体,气管接头1/4NPT,输出连续测量压


力小于100KPa,输出带数字光柱式压力控制调节显示表,用于开口容器测量,带上下限调


节功能,输出电压开关信号,带RS485通讯接口。

选型举例:QCL-2P-S-A-1-Z-0-Y-0-0-0

说明:2路测量吹气装置,墙挂式安装,不锈钢箱体,气管接头1/4NPT,输出连续测量压


力小于100KPa,输出带指针式力表,用于压力容器测量。

选型举例:QCL-2P-S-A-1-K-K-K-D-R5

说明:2路测量吹气装置,墙挂式安装,不锈钢箱体,气管接头1/4NPT,输出连续测量压力小于


100KPa,输出带数字光柱式压力控制调节显示表,用于压力容器测量,带上下限调节功能,输出


电压开关信号,带RS485通讯接口。
